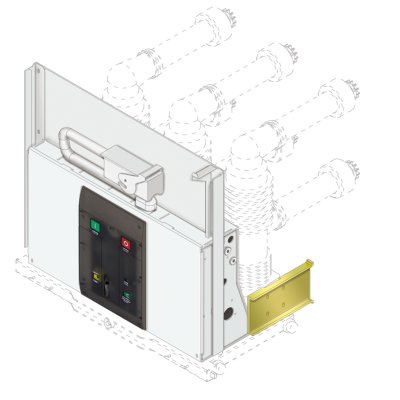

明及 MECAN JT斷路器機構 24kV彈操機構 小電流
產品貨號 :0000-0112
已選擇:"275", "630-1600"
概述

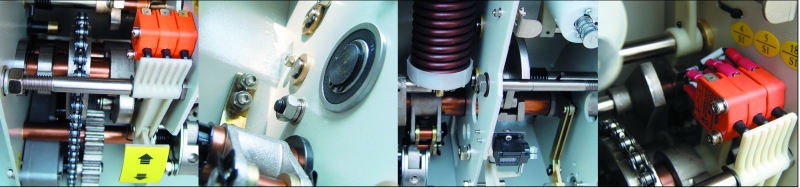

表面處理
80%的機構零件表面采用鍍鎳磷合金處理,大大提高了零部件的防腐能力,確保機械始終如一的穩定品質。

合分閘電磁鐵
電磁鐵采用全封閉結構設計,保證線圈不受潮

線路板
模塊化的二次控制線路板,采用帶自扣緊的插接頭,既方便更換,也保證了電氣連接的可靠性。

分閘緩沖器
高性能的分閘緩沖器可減少斷路器在分閘時動觸頭過沖或反彈幅值,降低了斷路器分閘時電弧重燃的概率,并保證了真空滅弧室波管機械壽命。

整體優點
操動機構結構簡單、動作可靠,不同規格產品的零部件通用性強,由于該機構完全由我公司自主研發,因而可根據用戶的不同要求定制特殊產品。

合閘單元
合閘單元結構簡單,動作原理可靠,不僅從根本上杜絕了合閘后不能保持、拒分等故障的發生,而且降低了分閘所需的脫扣功。

JT系列操動機構

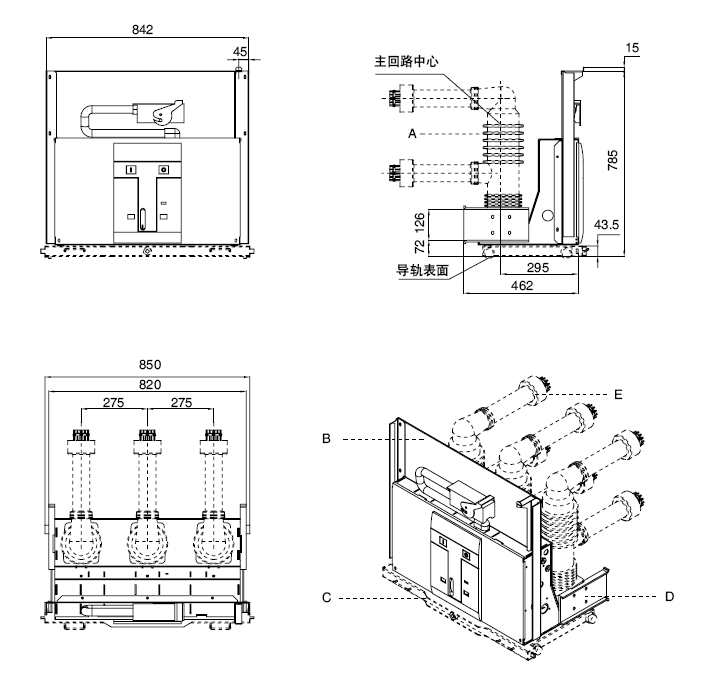

外形圖


規格
額定電流:630-1600A
額定短路開斷電流:20-31.5KA

備注
1.A-主回路 B-封板
C-底盤車 D-活門推板
E-觸頭/觸臂。
2.A可配置套筒式或固封式主回路。
3.去掉B/C/D/E即為固定式真空斷路器(固定式采用固定端子接線)。

適配柜型
適配1000mm柜寬中置柜及固定柜
原理圖

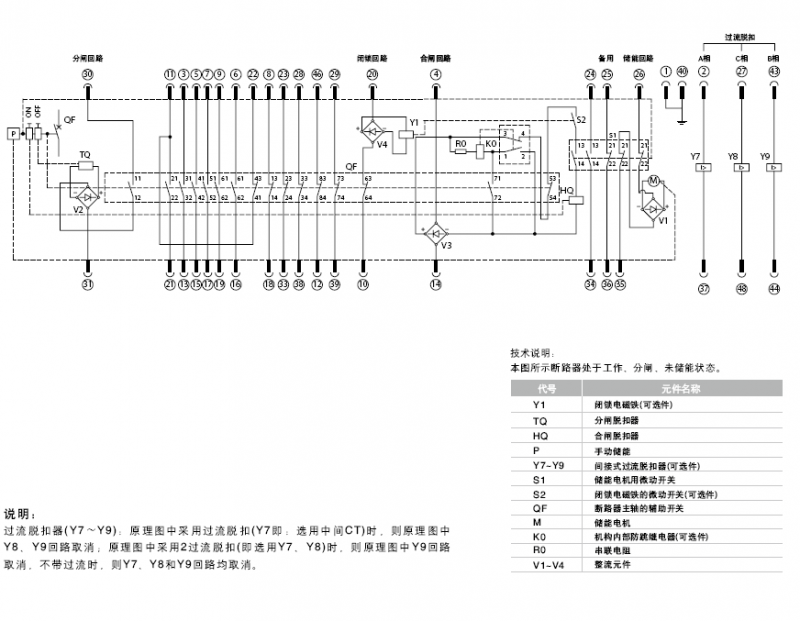

固定式二次原理圖

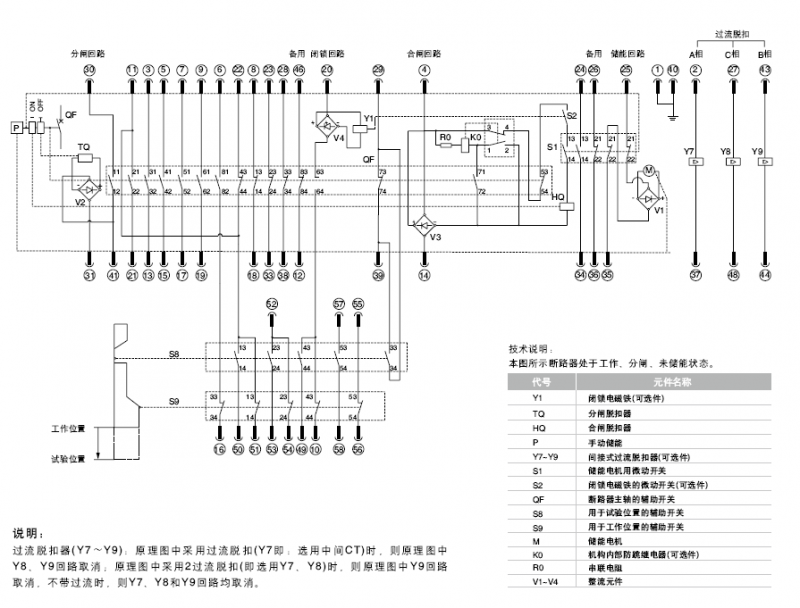

手車式二次原理圖

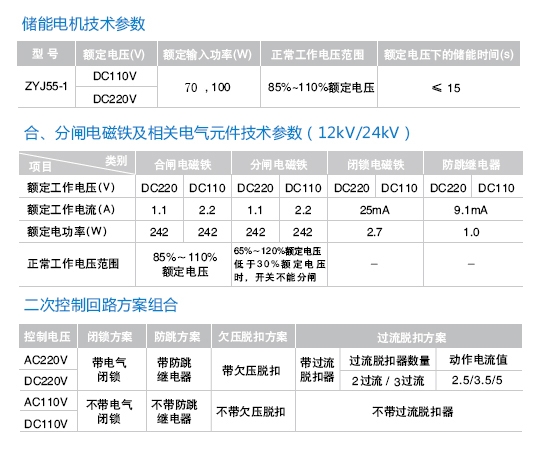

參數表

技術規格
儲能電機
額定電壓(V)110,220
額定功率(W)70,100
額定電壓工作范圍85%-110%
儲能時間(s)<=15
合分閘電池鐵
額定電壓(V)110,220
額定電流(A)1.1,2.2
額定功率(W)242
額定電壓工作范圍合閘:85%-110%,分閘:65%-120%
閉鎖電池鐵
額定電壓(V)110,220
額定電流(mA)25
額定功率(W)2.7
防跳繼電器
額定電壓(V)110,220
額定電流(mA)9.1
額定電功率(W)1.0
配置要求
防跳裝置有,無
閉鎖裝置(V)110、220,無
過流方案二過流(A、C相),三過流(A、B、C相),無
欠、失壓裝置(V)110,220,無
二次線軟管長度1200,其他
基本參數
相間距(mm)275
極間距(mm)325/310
額定電流(A)630,1250,1600
額定短路開斷電流(KA)20,25,31.5
安裝方式手車式,固定式
主回路配置套筒式,固封式
其他要求
外形尺寸標準外形,非標外形(請附圖)
二次接線方案標準接線,非標接線(請附圖),不接線
貼標牌無,0EM
固定式聯鎖標準聯鎖,非標聯鎖(請附圖),無聯鎖
制造商提供的信息一年保修
包裝清單合格證*1 操動機構*1 說明書*1 出廠報告*1
