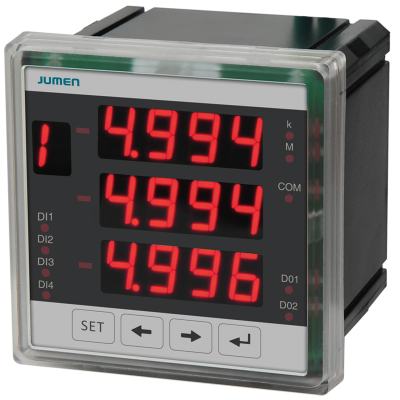

明及 MECAN AEP600E-3H4 三相諧波監測表 96方形 數碼顯示
產品貨號 ：0013-0036
參考價：￥2300.00 臺
云配件價：￥630.00 臺
已選擇："96方形", "LED"
概述 PD90E-3H4 三相諧波監測表

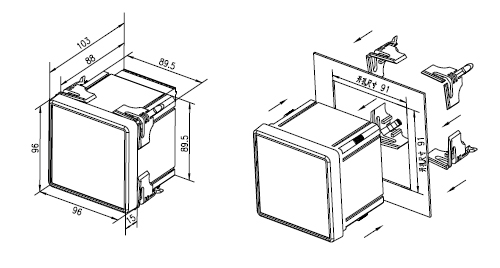

96方形外形及安裝尺寸圖
AEP600E系列網絡電力儀表是一種具有可編程測量、顯示、數字通訊和多種輸出功能于一體的電力儀表。是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計。它能測量所有的常用電力參數，如：三相電壓、三相電流、有功功率、無功功率、功率因數、頻率和四象限電能的高精度測量和顯示；由于該儀表具有完善的通訊聯網功能，所以我們稱之為網絡電力儀表，適合于實時電力監控系統。
AEP600E網絡電力儀表具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件，AEP600E系列網絡電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入參數、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網接線方式

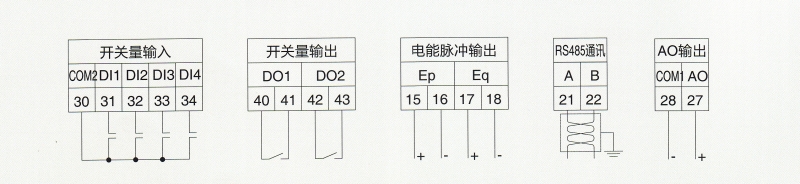

可選接線單元
亮點● 直接從電流、電壓互感器接入信號，可任意設定PT/CT變比；
● 各主要功能采用模塊化設計，功能增減靈活方便；
● 參數采用LED或LCD數碼顯示，直觀明了；
● 采用標準的現場通訊協議，可方便的接入SCADA及PLC系統中；
● 卡扣式安裝，無需螺絲固定，安裝方便；
● 四象限電能計量，分時計費，最大需量記錄及12個月電能統計；
● 諧波測量功能。
技術規格
通用規格
網絡三相三線,三相四線
精度等級U、I：0.2級F：0.05Hz P、Q：0.5級 有功電能、無功電能：0.5級
電源工作范圍：AC、DC 80V-270V,功耗：<=4VA
額定值電壓：AC100V、220V、380V, 電流：AC1A、5A（訂貨時標明電壓、電流變比）
過負荷持續：1.2倍,電流10倍（5秒）
功耗電壓回路功耗< 1VA（每相）, 電流回路功耗< 0.4VA（每相）
阻抗電壓回路阻抗> 200kΩ, 電流回路阻抗< 0.1Ω
頻率45-65Hz
規格選項
顯示方式LED
外形 96方形
可選項1、K1、K2、M或F單選 2、K1+M+F 3、K2+M+F
使用場所高壓重要回路,低壓進柜線
功能I1、I2、I3 、V1（V12）、V2（V23）、V3（V31）、 P1、P2、P3、PΣ、Q1、Q2、Q3、QΣ、F、 PF1、PF2、PF3、PF、四象限電能、最大需 量、THDO、CF電壓波峰系數、KF電流K系數、 THDI、2-31次諧波、THFF電話波峰因子、電壓電 流不平衡度、RS485/Modbu
環境條件
工頻耐壓2KV/1min交流有效值
抗干擾性能符合GB6162
溫度工作：-10℃～+55℃
濕度≤95%RH,不結露,無腐蝕性氣體場所
海拔≤2500米
制造商提供的信息一年保修
包裝清單合格證*1 儀表*1 說明書*1
